عملکرد پکیج بیتا: از روشن شدن تا گرم کردن خانه شما
تا به حال فکر کرده اید وقتی شیر آب گرم را باز می کنید یا دمای خانه را در زمستان بالا می برید، دقیقاً چه اتفاقی درون آن جعبه سفید روی دیوار می افتد؟ عملکرد پکیج بیتا شامل این مراحل کلیدی است:
- دریافت درخواست برای گرما (از طریق باز شدن آب گرم یا ترموستات اتاق).
- شروع به کار پمپ برای به جریان انداختن آب در مدار.
- بررسی ایمنی فشار آب و تخلیه دود توسط سنسورها.
- فعال شدن فن برای خروج گازهای احتراق (در مدل فن دار).
- جرقه زنی و تشکیل شعله در محفظه احتراق.
- گرم شدن آب در مبدل های حرارتی.
- کنترل دقیق دما و عملکرد توسط برد الکترونیکی و سنسورها.
در ادامه، با هم یک سفر هیجان انگیز به دنیای درون پکیج بیتا خواهیم داشت و تمام این مراحل را به زبان ساده و با جزئیات کامل برایتان باز می کنم. 👇

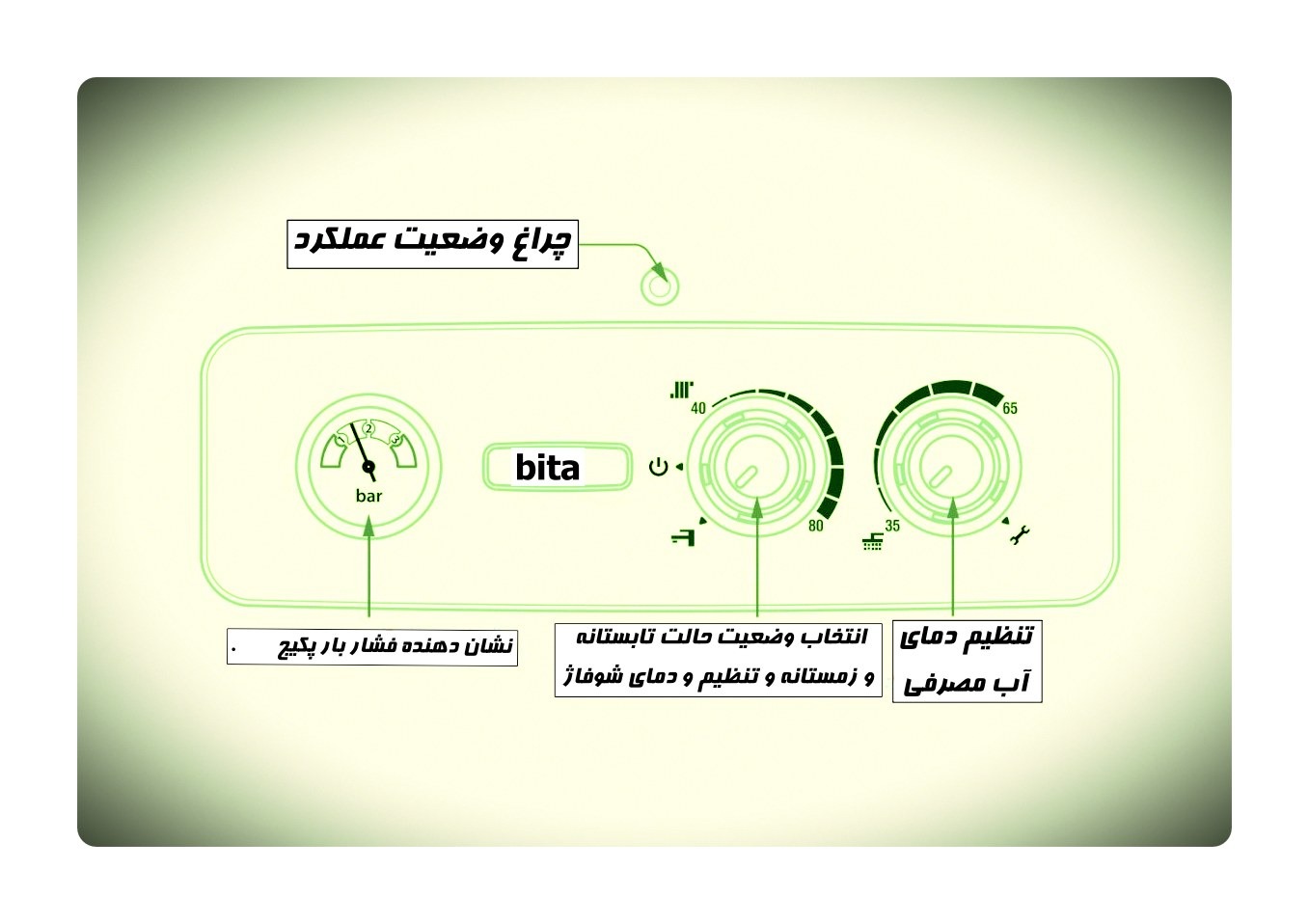

آشنایی با پنل و اجزای کنترلی پکیج بیتا: مرکز فرمان شما
قبل از اینکه به سراغ عملکرد داخلی برویم، بیایید با پنل دستگاه که رابط کاربری شما با آن است، آشنا شویم. فهمیدن کارکرد این چند دکمه و عقربه، نیمی از راه است.
- دسته انتخاب وضعیت (ولوم سمت چپ): این مهم ترین کنترلر شماست. با چرخاندن آن می توانید پکیج را خاموش (علامت O)، روی حالت تابستانه (علامت ☀️) یا حالت زمستانه (علامت ❄️) قرار دهید. در حالت زمستانه، با چرخاندن بیشتر این ولوم، دمای آب رادیاتورها را هم تنظیم می کنید.
- دسته تنظیم دمای آب گرم مصرفی (ولوم سمت راست): همانطور که از اسمش پیداست، برای تنظیم دمای آب گرمی که از شیرها خارج می شود، از این ولوم استفاده می کنید.
- نمایشگر فشار (مانومتر): این عقربه حیاتی، فشار آب داخل مدار گرمایش را نشان می دهد. فشار ایده آل باید همیشه بین 1 تا 2 بار باشد. اگر زیر 1 بیاید، پکیج کار نمی کند.
- چراغ های LED: این چراغ ها زبان پکیج شما هستند. هر رنگ و حالت چشمک زن، نشان دهنده یک وضعیت یا یک ارور خاص است که در مقاله عیب یابی پکیج بیتا به طور کامل توضیح داده ایم.
پکیج بیتا چگونه کار می کند؟ (سفر گام به گام آب در دستگاه)
خب، حالا وقتشه با هم سفری به درون پکیج داشته باشیم و ببینیم از لحظه ای که شما به گرما نیاز دارید تا زمانی که آب گرم به دستتان می رسد، چه اتفاقاتی می افتد. این پروسه یک هماهنگی فوق العاده بین قطعات مختلف است.
مرحله اول: درخواست برای گرما (یک نیاز ساده)
همه چیز با یک درخواست از طرف شما شروع می شود. این درخواست به دو شکل اتفاق می افتد:
- نیاز به آب گرم مصرفی: شما شیر آب گرم را در آشپزخانه یا حمام باز می کنید. یک سنسور به نام «فلوسوئیچ» یا «فلومتر» جریان آب را تشخیص داده و فوراً به برد الکترونیکی خبر می دهد: “هی، یکی آب گرم می خواهد!” 🚿
- نیاز به گرمایش محیط: در فصل زمستان، دمای خانه از مقداری که روی ترموستات اتاقی تنظیم کرده اید پایین تر می آید (یا اگر ترموستات ندارید، دمای آب رادیاتورها سرد می شود). سنسور دمای شوفاژ (NTC) این کاهش دما را به برد گزارش می دهد.
مرحله دوم: بیدار شدن قطعات! (شروع کار پمپ و فن)
به محض دریافت سیگنال نیاز به گرما، برد الکترونیکی که مرکز فرماندهی دستگاه است، دستورات لازم را صادر می کند.
- پمپ سیرکولاتور: اولین قطعه ای که معمولاً فعال می شود، پمپ است. وظیفه پمپ، به جریان انداختن آب در مدارهای داخلی پکیج است. بدون گردش آب، حرارت تولید شده در یک نقطه جمع می شود و دستگاه جوش می آورد.
- فن (در مدل های فن دار): تقریباً همزمان با پمپ، برد به فن هم دستور روشن شدن می دهد. فن وظیفه دارد هوای لازم برای احتراق را تامین کند و مهم تر از آن، دود و گازهای سمی حاصل از سوختن را با قدرت به بیرون از ساختمان هدایت کند.
مرحله سوم: چک های ایمنی قبل از احتراق (پرشر سوئیچ ها)
قبل از اینکه گاز وارد محفظه احتراق شود و شعله ای روشن شود، برد باید مطمئن شود که همه شرایط ایمن است. اینجاست که دو سنسور ایمنی مهم وارد عمل می شوند:
- پرشر سوئیچ آب: این سنسور چک می کند که آیا فشار آب در مدار گرمایش به اندازه کافی (بالای 0.5 بار) هست یا نه. اگر فشار کم باشد، اجازه ادامه کار را نمی دهد و پکیج با ارور چراغ قرمز ثابت متوقف می شود.
- پرشر سوئیچ هوا: این سنسور عملکرد صحیح فن و باز بودن مسیر دودکش را کنترل می کند. اگر فن روشن شده باشد و مکش لازم را ایجاد کند، این سنسور به برد “چراغ سبز” نشان می دهد. اگر فن خراب باشد یا دودکش مسدود شده باشد، این سنسور اجازه تشکیل شعله را نمی دهد.
مرحله چهارم: آتش به پا می شود! (جرقه زنی و تشکیل شعله) 🔥
بعد از تاییدیه های ایمنی، هیجان انگیزترین بخش عملکرد پکیج بیتا شروع می شود. برد به شیر برقی گاز دستور می دهد که مسیر گاز را باز کند. همزمان، «الکترود جرقه زن» شروع به ایجاد جرقه های قوی و پشت سر هم در بالای مشعل می کند. ترکیب گاز و جرقه، باعث تشکیل شعله می شود.
اما کار اینجا تمام نمیشود. یک قطعه بسیار مهم دیگر به نام «الکترود یون» یا میله یون، باید وجود شعله را تشخیص دهد. این الکترود در واقع وجود جریان الکتریکی ضعیفی که در شعله برقرار است را حس می کند و به برد گزارش می دهد که “شعله تشکیل شد و همه چیز امن است”. اگر به هر دلیلی (مثلاً فشار کم گاز) شعله تشکیل نشود یا الکترود یون آن را تشخیص ندهد، برد برای جلوگیری از نشت گاز، فوراً جریان گاز را قطع می کند.
مرحله پنجم: گرمایش آب (نقش کلیدی مبدل های حرارتی)
حالا که شعله پایدار و ایمن داریم، وقت گرم کردن آب است. این کار در قطعه ای به نام «مبدل حرارتی» انجام می شود. پکیج بیتا از نوع دو مبدله است، یعنی دو مبدل جداگانه دارد:
- مبدل اصلی (Primary Heat Exchanger): این مبدل مستقیماً بالای شعله قرار دارد و از لوله های مسی مارپیچ تشکیل شده. آب مدار گرمایش (آبی که به سمت رادیاتورها می رود) از داخل این لوله ها عبور کرده و توسط حرارت شعله به شدت داغ می شود.
- مبدل ثانویه (Secondary Heat Exchanger): این یک مبدل کوچکتر است که برای تامین آب گرم مصرفی استفاده می شود. در این مبدل، دو مسیر آب جدا از هم وجود دارد: یکی آب داغ شده توسط مبدل اصلی و دیگری آب سرد ورودی از لوله کشی شهر. این دو جریان آب بدون اینکه با هم مخلوط شوند، از کنار هم عبور می کنند و حرارت از آب داغ مدار گرمایش به آب سرد مصرفی منتقل می شود. نتیجه؟ آب گرمی که از شیر دوش شما خارج می شود! 😉
تفاوت عملکرد پکیج بیتا در حالت زمستانه و تابستانه
این یکی از سوالات پرتکرار کاربران است. چرا پکیج دو حالت مختلف دارد و تفاوتشان چیست؟ قضیه اینجاست که در تابستان ما فقط به آب گرم برای شستشو نیاز داریم، اما در زمستان علاوه بر آن، گرمایش خانه از طریق رادیاتورها را هم می خواهیم.
عملکرد پکیج بیتا در حالت تابستانه ☀️
وقتی ولوم را روی حالت تابستانه می گذارید، پکیج در حالت آماده به کار قرار می گیرد. در این حالت، پمپ خاموش است و آب در مدار رادیاتورها گردش نمی کند. دستگاه فقط منتظر یک چیز است: باز شدن شیر آب گرم.
به محض باز کردن شیر آب گرم، فلوسوئیچ فعال شده و کل پروسه ای که در بالا توضیح دادیم (از مرحله 2 تا 5) اتفاق می افتد. آب در مبدل اصلی داغ شده و سپس توسط یک قطعه کلیدی به نام «شیر سه طرفه»، به سمت مبدل ثانویه هدایت می شود تا آب مصرفی شما را گرم کند. به محض بستن شیر آب گرم، شعله خاموش شده و پکیج دوباره به حالت آماده به کار برمی گردد.
عملکرد پکیج بیتا در حالت زمستانه ❄️
در حالت زمستانه، داستان کمی متفاوت است. حالا اولویت اصلی دستگاه، گرم نگه داشتن رادیاتورهاست. پمپ دستگاه تقریباً به طور مداوم کار می کند تا آب را در مدار شوفاژ به گردش درآورد. هر وقت دمای آب رادیاتورها از حد تنظیم شده پایین تر بیاید، شعله روشن می شود و آب را در مبدل اصلی گرم می کند. این آب داغ توسط شیر سه طرفه مستقیماً به سمت رادیاتورها فرستاده می شود.
حالا سوال اینجاست: اگر در حالت زمستانه، شیر آب گرم را باز کنیم چه می شود؟
اینجا یک اولویت مهم وجود دارد: تامین آب گرم مصرفی همیشه بر گرمایش رادیاتورها ارجحیت دارد. به محض باز شدن شیر آب گرم، شیر سه طرفه به سرعت تغییر مسیر می دهد. مسیر آب به سمت رادیاتورها را موقتاً می بندد و آب داغ شده در مبدل اصلی را به سمت مبدل ثانویه می فرستد تا آب دوش شما را گرم کند. در این مدت، پمپ شوفاژ متوقف می شود. به محض بستن شیر آب گرم، شیر سه طرفه دوباره به حالت اولیه برمی گردد و گردش آب در رادیاتورها از سر گرفته می شود. این یک طراحی هوشمندانه برای اطمینان از راحتی شماست.
سیستم های ایمنی هوشمند پکیج بیتا: نگهبانان خاموش دستگاه
پکیج بیتا مجهز به چندین سیستم ایمنی خودکار است که عملکرد بی دردسر و ایمن دستگاه را در طولانی مدت تضمین می کنند. آشنایی با آنها خالی از لطف نیست.
- سیستم ضد یخ زدگی (Anti-freeze): اگر پکیج شما در بالکن یا فضای سرد نصب شده باشد، این سیستم یک نعمت است. اگر دمای آب داخل پکیج به زیر 5 درجه سانتیگراد برسد، این سیستم به طور خودکار پکیج را برای چند دقیقه روشن می کند تا از یخ زدن آب در لوله ها و ترکیدن آنها جلوگیری کند. 🥶
- سیستم ضد گریپاژ پمپ و شیر سه طرفه (Anti-seize): اگر پکیج برای مدت طولانی (مثلاً در تابستان که از شوفاژ استفاده نمی کنید) خاموش بماند، ممکن است پمپ یا شیر سه طرفه گیر کنند. این سیستم هوشمند هر 24 ساعت یکبار، پمپ و شیر سه طرفه را برای چند ثانیه به کار می اندازد تا از “خشک شدن” و گیرپاژ کردن آنها جلوگیری کند. پس اگر در تابستان دیدید پکیجتان برای لحظه ای خود به خود روشن شد، نگران نشوید؛ فقط دارد از خودش مراقبت می کند!
- سیستم ایمنی تخلیه گازها: این سیستم که شامل فن و پرشر سوئیچ هواست، تضمین می کند که گازهای سمی ناشی از احتراق به هیچ وجه وارد فضای خانه شما نشوند.
- ترموستات حد: این سنسور یک نگهبان دماست. اگر به هر دلیلی (مثل خرابی پمپ) دمای آب از حد خطرناکی (مثلاً 105 درجه) بالاتر برود، این سنسور فوراً دستگاه را خاموش می کند تا از آسیب های جدی جلوگیری کند.
پاسخ به سوالات پرتکرار شما
در این بخش به چند سوال رایج که ممکن است برای شما هم پیش امده باشد، پاسخ می دهیم.
چگونه دمای پکیج بیتا را تنظیم کنیم؟
خیلی ساده است. برای تنظیم دمای آب گرم مصرفی، از ولوم سمت راست استفاده کنید. آن را در جهت عقربه های ساعت بچرخانید تا دما بیشتر شود. برای تنظیم دمای رادیاتورها در زمستان، ابتدا ولوم سمت چپ را روی حالت زمستانه (❄️) قرار دهید و سپس با چرخاندن بیشتر آن در ناحیه مشخص شده، دمای مطلوب را تنظیم کنید. دمای ایده آل برای رادیاتورها معمولاً بین 60 تا 75 درجه است.
چرا پکیج در تابستان هم گاهی خود به خود روشن می شود؟
همانطور که بالاتر توضیح دادیم، این به خاطر عملکرد سیستم هوشمند “ضد گریپاژ” است. دستگاه هر 24 ساعت یکبار برای چند ثانیه پمپ و شیر سه طرفه را فعال می کند تا از گیر کردن آنها جلوگیری کند. این یک عملکرد کاملاً طبیعی و مفید است.
راندمان پکیج بیتا چقدر است؟
پکیج های دیواری بیتا دارای راندمان حرارتی بالایی هستند. راندمان این پکیج ها معمولاً بالای 90% است. این یعنی بیش از 90 درصد از انرژی حاصل از سوختن گاز، به گرمای مفید برای آب تبدیل می شود که عدد بسیار خوبی محسوب می شود و به معنی مصرف بهینه گاز است. 👍
نتیجه گیری: درک بهتر، استفاده بهینه تر
خلاصه کلام اینکه، عملکرد پکیج بیتا یک فرآیند هماهنگ و هوشمندانه است که با دریافت یک درخواست ساده برای گرما آغاز می شود و با یک سری بررسی های ایمنی دقیق ادامه پیدا می کند. این دستگاه با اولویت قرار دادن آب گرم مصرفی در زمستان و با داشتن سیستم های محافظتی مثل ضد یخ و ضد گریپاژ، تلاش می کند تا آسایش و ایمنی شما را به بهترین شکل فراهم کند. حالا شما دیگر فقط یک کاربر نیستید؛ شما می دانید که در پشت آن پنل ساده، چه دنیای پویایی در جریان است. این درک به شما کمک می کند تا در آینده مشکلات احتمالی را بهتر تشخیص دهید و از دستگاه خود بهینه تر استفاده کنید.
امیدوارم این سفر به دنیای پکیج بیتا برایتان مفید بوده باشد. اگر تجربه یا سوال دیگری دارید، خوشحال می شویم در بخش نظرات با ما در میان بگذارید! 😊
